精致更极致！澳斯 FPS1.5–25 系列窄间距插拔端子，直击设备小型化空间困局

1946 年，全球首台电子计算机 ENIAC 占地达 170㎡；如今一枚硬币大小的模组即可承载数十亿晶体管。数十年间电子设备完成从房间级到掌心级的跨越式迭代。伴随工业智能化快速发展，工控系统、物联网节点、精密仪器、车载终端全面走向高集成、小体积、多通道发展阶段。PCB 电路板空间愈发宝贵，控制柜内部布局紧张，传统连接器已经成为整机轻量化升级的主要瓶颈。

针对行业设备小型化的核心需求，澳斯电子深耕小间距高密度连接技术，自主研发 FPS1.5–25 系列插拔式接线端子，覆盖 3.5mm、3.81mm 两大主流窄间距规格。产品凭借原位兼容、免改版替换、高密度布线、精简结构四大核心优势，大幅提升设备空间利用率，做到缩减产品尺寸不降低电气性能，缩小设备体积不缩水产品标准，为设备小型化提供成熟、可量产、开箱即用的工业连接解决方案。

下文以专业问答形式，全面解读 FPS1.5–25 系列端子的空间优化设计与应用优势。

产品型号说明

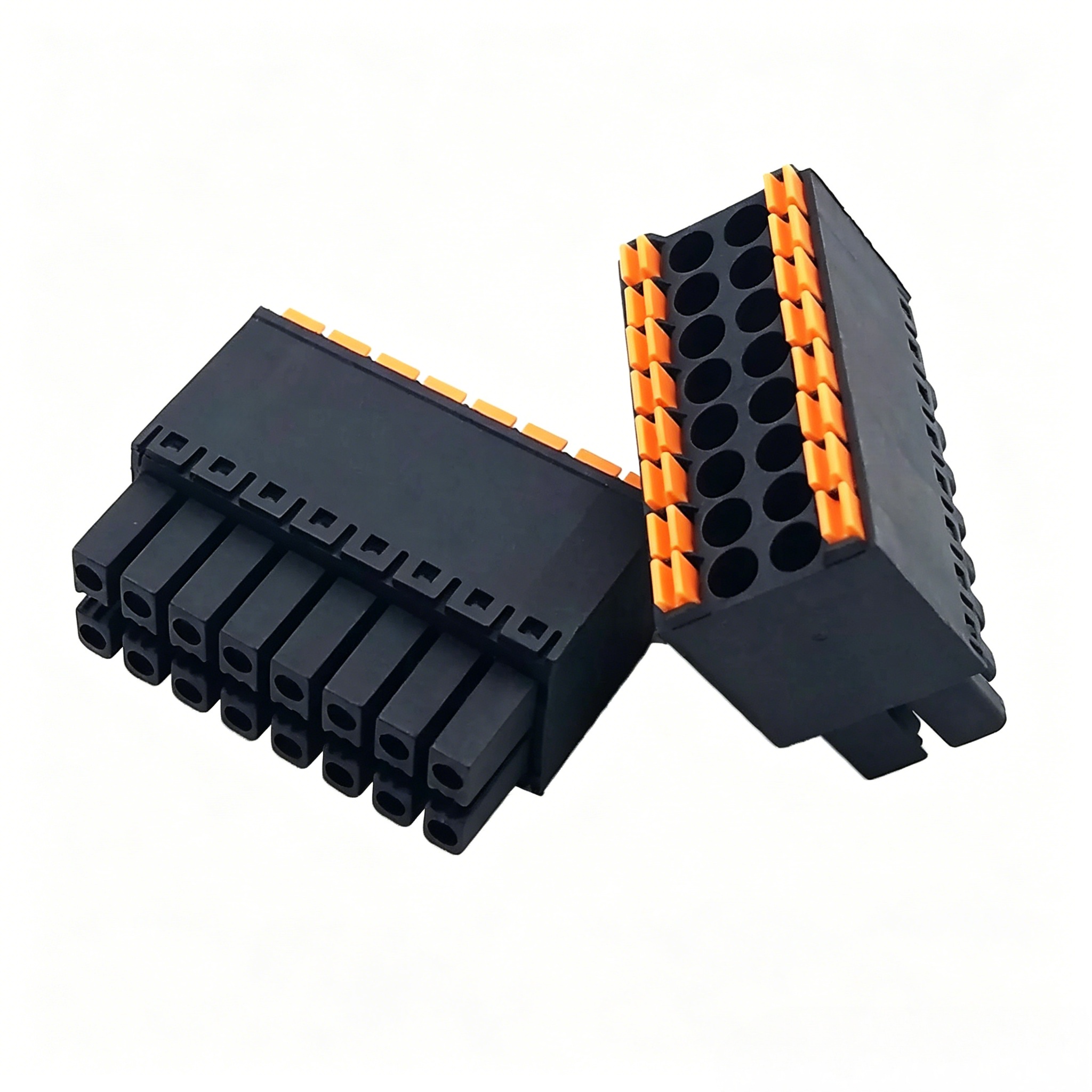

FPS1.5–25 双层端子：支持 3.5mm/3.81mm 针距，采用双层 Push-In 自锁结构。

Q1：工业设备加速小型化，连接器面临哪些核心设计挑战？

当前 PLC、IO 模块、伺服驱动器、智能传感器等设备普遍存在三大设计痛点：

1.PCB 布局空间不足，设备功能不断增加，常规间距端子占用面积大，无法实现多通道高密度布线；

2.控制柜内部排布拥挤，多排端子并排安装后预留检修空间不足，端子插拔操作不便，后期维护效率低；

3.设备升级改造成本高，更换紧凑型端子大多需要重新设计 PCB，拉长研发周期，增加试样与量产成本。

澳斯 FPS1.5–25 系列端子实现主流型号 1:1 尺寸对标，焊盘结构完全通用，客户无需修改电路板，现有生产设备可直接切换使用，从源头降低设备升级成本。

Q2：FPS1.5–25 系列如何同时优化 PCB 与控制柜内部空间？

系列产品采用精密结构优化设计，从电路板到控制柜实现全流程空间压缩：

1.窄间距设计提升布线密度，3.5mm、3.81mm 小针距相比常规 5.08mm 端子，同等宽度电路板可增加 45% 以上接线通道；

2.双层 Push-In 直插结构横向大幅省空间，端子本体宽度无增加，单层高度精简，多组并排安装可节省 50% 控制柜横向布线空间；

3.一体式紧凑塑胶外壳，取消多余结构件，集成内置助拔卡扣，无需额外加装配件，不占用周边预留空间；

4.直针、弯针双焊针可选，适配 PCB 垂直、卧式两种焊接方式，轻松装入微型电路板与超薄设备内腔。

Q3：双层 Push-In 自锁结构，怎样兼顾小巧体积与稳定连接性能？

FPS1.5–25 双层款在狭小空间内实现可靠连接，核心结构优势如下：

自带旋转助拔卡扣，狭小柜内无需辅助工具，单手即可完成端子插拔；

磷青铜高弹性弹簧弹片，0.2–1.5mm² 软硬导线均可直插接线，省去螺钉紧固步骤，接线效率提升 60%；

卡扣锁紧结构经过抗振动优化，适配工业设备、车载设备长期震动工况，线路不易松动虚接；

上下双层线路物理隔离互不干扰，端子本体一体成型标识卡槽，无需额外粘贴标识标签，进一步节约内部空间。

Q4：FPS1.5–25 系列适配哪些小型化设备场景？

产品针对高集成终端设备研发，四大主流应用领域适配性突出：

PLC 卡片式 IO 模块：垂直插拔设计充分利用电路板纵向空间，整机模块体积可缩减 30% 以上；

小型伺服、变频器设备：多路信号集中布线，控制柜内部排布整齐，兼顾散热效果与后期检修；

仪器仪表、传感器主控板：小型 PCB 实现多路信号稳定接线，保障设备信号传输完整；

智能家居控制设备、车载控制器：超薄机身适配狭小设备内腔，满足电磁兼容、防护等级协同设计要求。

Q5：对比市面同类紧凑型端子，澳斯 FPS1.5–25 具备哪些差异化优势？

完全兼容替代，外形尺寸、焊盘布局、安装孔位与行业通用产品一致，客户更换无改板成本；

全套合规认证，外壳采用 UL94V-0 阻燃尼龙，通过 UL、CE、CQC、RoHS、REACH 检测，整机出口不受限制；

规格齐全供货稳定，2P - 24P 全位数常备现货，单层、双层、带固定耳、无固定耳、直焊、弯焊均可定制；

自有完整生产产业链，自主完成模具开发、注塑、精密冲压，小批量试样、中试、大批量交付无缝衔接，可配合客户 8 月终端试产计划同步供货。

Q6：澳斯电子在小型化连接器领域具备哪些研发与生产实力？

东莞市澳斯电子 2015 年成立，深耕 PCB 接线端子行业多年，拥有 8 人专业研发团队，自主完成全套模具开发；搭建从结构仿真、材料选型、工艺验证到可靠性老化测试的完整研发流程，持续深耕超薄、高密度、快插拔连接器技术。 针对控制柜空间压缩、IO 模块堆叠、微型控制板布线等行业单层 / 痛点，持续迭代空间优化解决方案。我们坚持以技术精简无效占用空间，全程保障电气连接稳定可靠，以精密连接助力设备轻量化升级。

设备小型化是行业技术进化方向，空间优化不是性能取舍，而是结构重构。 澳斯 FPS1.5–25 系列依托 3.5mm、3.81mm 窄间距设计、高密度布线能力、免改版兼容三大核心优势，实现电路板布局更紧凑、控制柜内部更整洁、产品研发更高效、批量生产更稳定。 突破空间束缚，夯实可靠连接，澳斯电子持续探索小型化工业连接器全新价值。

澳斯电子｜精于连接・智造未来
